二、測量原理
HSPH 系列多孔平衡流量計遵循流體力學定律和伯努利方程，流量計流出系數、傳感器多孔孔徑位置、形狀設計和開孔數量通過獨特的研發數據演算，并對 各種工況進行優化，使測量精度、重復性、量程比、 永久壓損等綜合指標達到佳，成為目前先進的差壓式流量計。
HSPH 系列多孔平衡流量計結合了多孔整流器和標準孔板的測量原理，在節流板中心一個圓孔的基礎上， 對稱分布數量不等的圓孔。當介質流過圓孔時，流體被平衡調整，渦流被小化，形成近似理想流體，通過取壓裝置和變送器，可獲得穩定的差壓信號，根據伯努利方程計算出流體的流量。
公式：
Q=KY
式中：
Q ：介質流量(m3/h)
K ：系 數
Y ：壓縮系數
△P： 差 壓 值 (Pa) ρ：介質密度(Kg/m3)
HSPH 系列多孔平衡流量計實現了流場平衡整流達到好的效果，充分滿足流體力學定律對流體測量的要求，將死區效應降到低。節流件前后產生的渦流大大降低，顯著提高了測量精度，無需很長的直管段整流，永久壓力損失由于渦流減少降低到傳統節流裝置的約 1/3，量程比擴展到 10：1， 雜物滯留現象基本消除，無銳角設計大大提高了產品使用壽命。
三、特 點
3.1 測量精度高
HSPH 系列多孔平衡流量計對稱多孔設計，使流場達到平衡，能基本消除僅一個孔節流帶來的死區效應，取壓區域渦流大大降低，取壓口拾取的差壓信號信噪比大大提高;振動降低，穩定性提高，傳感器檢測精度大大提高，可達到 0.5%精度。
3.2 直管段要求短
HSPH 系列多孔平衡流量計對稱多孔設計，能將流場快速整流成近似理想體，無需過多的直管段整流。
對前、后直管段的要求小，安裝時前直管段要求為 3D， 后直管段要求為 1D(如圖)。
3.3 永久壓損小

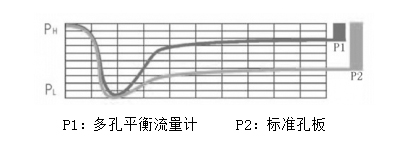

HSPH 系列多孔平衡流量計結構設計無死區效應， 在相同的差壓值情況下，能將標準孔板因死區渦流帶 來永久壓力損失降低 2-3 倍，可以大量節省裝置運行過程中的流體輸送能源（如圖）。
3.4 測量范圍寬
HSPH 系列多孔平衡流量計突破標準節流裝置的
測量局限，可以根據流體特性進行靈活多變的結構設計。量程比達到 10：1 雷諾數拓寬為 200～10000000，
3.5 穩定性好
HSPH 系列多孔平衡流量計在下游形成的渦流小，從而信號穩定性好。其它類型的節流裝置在節流件后形成的渦流較長，產生高幅、低頻波動信 號，這些信號會對差壓變送器的數值造成干擾。
3.6 可測量臟污介質
HSPH 系列多孔平衡流量計的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的現象，保證臟污介質可以順利通過多個孔， 減小了流體孔被堵塞的機會。
3.7 雙向流檢測結構設計
HSPH 系列多孔平衡流量計可以進行氣液兩相、漿料、含少量固體顆粒介質的測量。結構上采用雙向直孔，對稱結構的設計，可方便的測量介質雙向流量。
3.8 節能型設計
HSPH 系列多孔平衡流量計是一種節能型差壓式流量計，具體體現為：
a、 由于測量精度高，所以可做計量使用，從而節約了因計量不準確而造成的貿易結算損失;
b、 由于壓力損失小，所以降低了介質在輸送過程中動能的損失，從而節省了相當大的運行成本;
c、 直管段要求短，節省了工藝管道材料和施工費用;
d、 長期穩定性運行，無邊緣磨損，延長了檢定周期，節約了檢定費用。
四、技術參數
● 介質范圍：氣體，液體 ，蒸汽，氣液混合介質
● 公稱通徑：DN15～3000
● 連接方式：夾持連接 法蘭連接 焊接式
● 準 確 度 ： 0.5 級
● 重 復 性 ： ±0.2%
● 量 程 比 ： 10:1
● 前后直管段要求：前 3DN，后 1DN
● 雷諾數適用范圍：200～10000000
● β 值范圍： 0.25-0.85
● 介質溫度范圍： -200℃~-600℃
● 介質壓力范圍： ≤42Mpa
● 材質范圍： 材質根據用戶要求
● 法蘭標準： 標準根據用戶要求
五、安裝方式

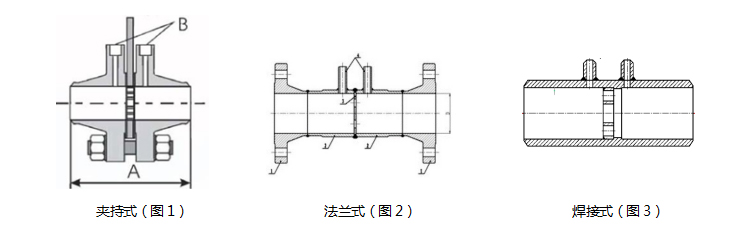

1. 夾持式多孔平衡流量計由多孔節流件、墊片、法蘭、緊固螺栓螺母組成;
2. 法蘭式多孔平衡流量計由多孔節流件，取壓裝置、墊片、配對法蘭、緊固螺栓螺母等組成;
3. 焊接式多孔平衡流量計由多孔節流件，取壓裝置組成。
六、安裝說明
HSPH 多孔平衡流量計管道安裝分為夾持式、法蘭式和焊接式，根據用戶要求采用不同的連接方式。
5.1 直管段要求
節流裝置部分在出廠前已組裝好，可以直接安裝在管道上，安裝時前直管段為 3D，后直管段為 1D。
5.2 水平管道的安裝(如下圖)：
對液體介質，引壓口和變送器裝在管道下方左右 45?區間;氣體介質，引壓口和變送器裝在管道上方左右45?區間;蒸汽介質，引壓口水平，加裝冷凝裝置。
5.3 垂直管道的安裝(如下圖)：
對液體介質，變送器裝在引壓管的管下方;氣體介質，變送器裝在引壓管的管上方;蒸汽介質，引壓口水平，加裝冷凝裝置。
七. 型號說明
|
型號 |
規格代碼 |
說明 |
|
ZPL |
|
多孔平衡流量計
|
|
測量介質 |
-1 2 3 |
液體 氣體 蒸汽 |
|
取壓方式 |
-F Z J
|
法蘭取壓 角接取壓 徑距取壓 |
|
管道連接方式 |
-J F H
|
夾持式 法蘭式 焊接式 |
|
公稱通徑 |
-DN |
**** |
備注：多孔平衡流量計的材質依用戶要求制作。
