　　1.2工作原理

　　當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間相同(可實際測量零流量的技術)，液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：



　　其中 其中 θ為聲束與液體流動方向的夾角

　　M為聲束在液體的直線傳播次數

　　D為管道內徑

　　Tup為聲束在正方向上的傳播時間

　　Tdown為聲束在逆方向上的傳播時間



　　其中 F為瞬時流量(單位：立方米/小時)

　　D為管道的內徑(單位：米)

　　V為流速(單位：米/秒)

　　1.3特點

　　(1) 主機每個周期采樣次數128次，流量計算方法能夠滿足絕大多數清水和污水以及多種化學液體的流量測量需求，甚至含有大量懸浮物的紙漿也可以測量。

　　(2) 改進了掉電處理，增加了掉電保存的數據內容。所有累積器內容、日期時間、總工作時間、故障運行時間等共128個字節的數據均儲存在FLASH儲存器中，不會發生掉電丟失的問題。

　　(3) 使用了電氣隔離的直流電源供電并加有防雷擊保護線路，是主機可靠性和抗干擾性大大提高。在變頻和高壓條件下可以更穩定的工作。對于現場無電源的情況，用戶可以選用HT16版3.6V鋰電池供電型主板可以實現連續工作5年。

　　(4) 測量主機板上都帶有標準的隔離RS-485接口，能夠同時支持MODBUS，M-BUS兩種標準協議。

　　(5) 具有兩路三線制PT100或PT1000(HT16主板) 鉑電阻輸入電路，接入鉑電阻就成為一個完整的超聲波熱量計。增加了溫差靈敏度功能，防止長期低流速或者低溫差時熱量的無效累積。

　　1.4標準技術指標(不同型號產品略有不同，詳見各型號產品具體介紹)

　　二、產品介紹

　　HT-100超聲波流量計/超聲波熱量計/電池供電型超聲波流量計由主機和傳感器組成。

　　2.1分體式超聲波流量計/熱量計

　　主機分為壁掛標準型、壁掛防爆型、盤裝型和壁掛變松型，

　　傳感器分為外夾式、插入式、管段式等。

　　技術特點

　　1、工作電源：85~264VAC或隔離24VDC

　　2、功 耗：工作電流為50mA(不連接鍵盤顯示和蜂鳴器不響的條件下)

　　3、信號輸出：1路標準隔離RS485輸出

　　1路隔離4~20mA或0~20mA有源輸出

　　1路OCT輸出(脈沖寬度6~1000ms間可編程，出廠默認200ms)

　　1路隔離繼電器輸出，可輸出正、負、凈累計脈沖和各種報警信號

　　4、信號輸入：兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法)

　　3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號

　　5、顯 示：2×10漢字背光液晶顯示(中英文雙語可選擇)

　　6、操 作：4×4輕觸鍵盤或磁性4按鍵(F4主機)操作

　　7、其它功能：自動記憶前512日、前128個月、前10年正負凈累積流量及熱量

　　自動記憶前30次上、斷電時間和流量并可實現自動或手動補加;并可以通過MODBUS協議讀出

　　8、防護等級：主機IP65、IP68(F4主機)，傳感器：IP68

　　9、防爆等級：EXd II BT4(HT-100F2型)

　　10、傳感器：外縛式、插入式、管段式

　　裝箱單(以壁掛F1主機配外縛式M1傳感器為例)

1	壁掛主機	1臺	2	標準M1型傳感器	1付
3	傳感器夾具	1付	4	傳感器線纜	米
5	冷壓端子	1套	6	內六角扳手	1把
7	耦合劑	2盒	8	合格證	1份
9	說明書	1本	10	裝箱單	1份

　　可選配件

　　(1) 外縛式傳感器(標準S1型、標準M1型、標準L1型、高溫S1H型、高溫M1H型)

　　(2) 插入式傳感器(標準插入B型、水泥插入B型)

　　(3) 管段式傳感器(衛生型、Л型、標準型)

　　(4) PT100三線制鉑電阻

　　(5) SEYV75-2型專用雙絞屏蔽電纜

　　(6) 管箍(用于鑄鐵、玻璃鋼、PVC等不可以直接焊接被測管材的插入傳感器安裝)

　　(7) 超聲波測厚儀(用于測量管道壁厚，減少人為誤差，提高測量精度)

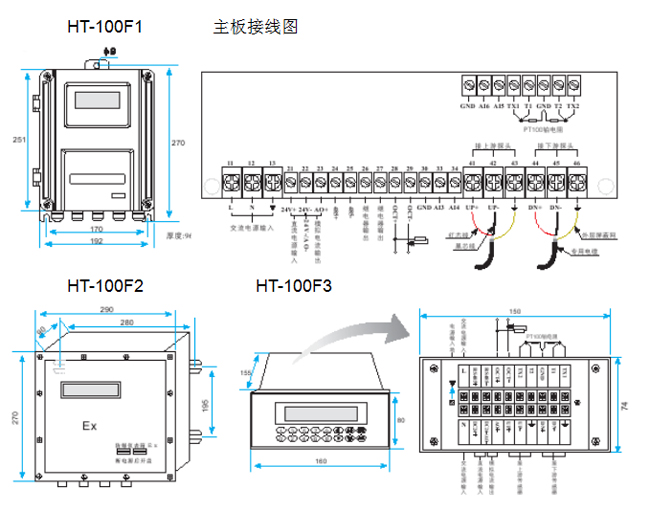

　　主板接線圖及外形尺寸圖

　　2.2一體式超聲波流量計/熱量計

　　HT-100Y型超聲波流量計/熱量計實現現場的在線顯示與操作。

　　技術特點

　　1、工作電源：隔離DC24V或AC85~264V或3.6V/19AH鋰電池供電

　　2、功 耗：工作電流為50mA(不連接鍵盤顯示和蜂鳴器不響的條件下)

　　電池功耗：出廠默認狀態下鋰電池可持續工作5年

　　3、可選輸出：1路標準隔離RS485輸出

　　1路隔離4~20mA或0~20mA無源輸出

　　雙路隔離OCT輸出(OCT1脈沖寬度6~1000ms之間可編程，默認200ms)

　　1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4~20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備

　　4、可選輸入：兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能

　　5、顯 示：2×10漢字背光顯示器(中英文雙語可選擇)

　　6、操 作：磁性4按鍵窗口化操作

　　7、其它功能：自動記憶前512日、前128個月、前10年正負凈累積流量及正負凈累積熱量

　　自動記憶前30次上、斷電時間和流量并可實現自動或手動補加。并可以通過MODBUS協議讀出

　　8、防護等級：IP68

　　裝箱單(以配DN200管段為例)

1	主機	1臺
2	DN200管段傳感器	1個
3	內六角扳手	1個
4	合格證	1份
5	裝箱單	1份
6	說明書	1本

　　可選配件

　　(1) PT100三線制鉑電阻(用于實現熱量計量功能)

　　(2) 超聲波測厚儀(用于測量管道壁厚，減少人為誤差，提高測量精度)

　　主板接線圖

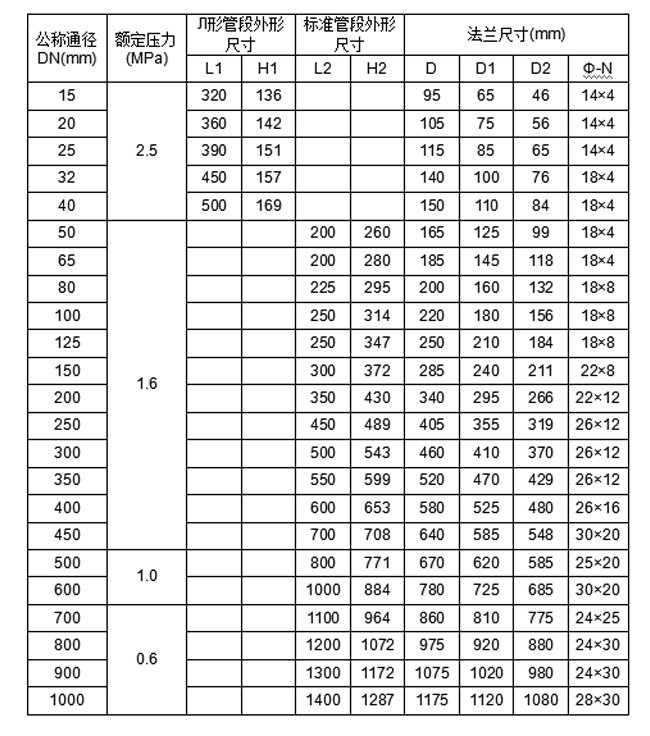

　　法蘭機械尺寸圖及管道參數

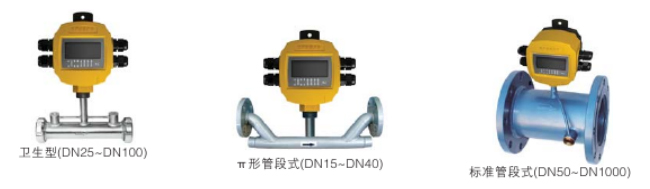

　　活接式(衛生型)管道參數

公稱通徑DN(mm)	額定壓力(MPa)	活接式外形尺寸				材質
		L	H	D	C
25	4.0	300	282	51	19	不銹鋼
40		300	300	74	23
50		300	310	84	24
65		350	330	100	28
80		400	345	114	30
100		450	365	128	31

　　法蘭式機械尺寸圖

　　法蘭式機械尺寸圖

　　2.3超聲波流量/熱量變送模塊

　　HT-100M2型(13版)流量/熱量模塊，不連接鍵盤顯示器可獨立顯示工作，09年在原產品基礎上又新推出HT-100M1型流量/熱量模塊(18版)，與原有產品相比，增加了4鍵鍵盤，實現了現場可設參操作，特別適合于系統集成商的配套工程使用，是水利及供熱系統等聯網監控項目的可選流量以及熱量測量?jī)x表。

　　技術特點

　　1、工作電源：隔離8~36VDC

　　2、功 耗：工作電流為50mA(不連接鍵盤顯示和蜂鳴器不響的條件下)

　　3、信號輸出：1路標準隔離RS485輸出

　　1路隔離4~20mA或0~20mA無源輸出

　　雙路OCT輸出(其中OCT1脈沖寬度6~1000ms之間可編程，出廠默認200ms)

　　4、信號輸入：兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法)

　　3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，

　　也可以作為數字接口使用

　　5、顯 示：M1：2×10背光漢字液晶顯示器可顯示瞬時流量、流速及正負凈累積流量

　　M2：本地96段LCD顯示器，能夠顯示44個不同的窗口內容，詳見第三章

　　6、操 作：M1：4鍵輕觸鍵盤操作

　　M2：本地單按鍵可瀏覽前四十個窗口內容，但不能設置參數，設置參數需

　　通過RS485，使用我公司提供的二次儀表或PC設參軟件，詳見第三章

　　7、其它功能：自動記憶前512日、前128個月、前10年正負凈累積流量及正負凈累積熱量

　　自動記憶前30次上、斷電時間和流量并可實現自動或手動補加。并可以通過MODBUS協議讀出

　　8、防護等級：IP57

　　9、傳感器：外縛式、插入式、管段式

　　裝箱單(以配外敷M1傳感器，無二次表，僅實現流量測量為例)

1	流量模塊	1臺
2	標準M1型傳感器	1付
3	傳感器夾具	1付
4	冷壓端子	1套
5	耦合劑	2盒
6	合格證	1份
7	裝箱單	1份
8	說明書	1本

　　可選配件

　　(1) 外縛式傳感器(標準L1型、標準M1型、標準S1型、高溫S1H型、高溫M1H型)

　　(2) 插入式傳感器(標準插入B型、水泥插入B型)

　　(3) 管段式傳感器(衛生型管段式、Л型管段式、標準管段式)

　　(4) 遠端二次操作儀表(壁掛式、盤裝式)

　　(5) PT100三線制鉑電阻(用于實現熱量計量功能)

　　(6) 管箍(用于鑄鐵、玻璃鋼、PVC等不可以直接焊接被測管材的插入傳感器安裝)

　　(7) SEYV75-2型專用雙絞屏蔽電纜

　　(8) 超聲波測厚儀(用于測量管道壁厚，減少人為誤差，提高測量精度)

　　2.4 經濟型超聲波流量變送器

　　HT-100S經濟型超聲波流量計是將主板和磁性4按鍵封裝到一個密閉殼體中。工作電源為單一隔離24VDC，標準隔離RS485輸出，只保留流量測量功能，其它如模擬輸入、模擬輸出等功能需要通過主板上的串行擴展接口外掛功能擴展板才能實現。本主板除適合作為低成本流量變送器外，還適合作為多通道超聲波流量計的一個通道板。

　　技術特點

　　1、工作電源：隔離24VDC

　　2、功 耗：工作電流為50mA(不連接鍵盤顯示和蜂鳴器不響的條件下)

　　3、信號輸出：標準隔離RS485輸出

　　4、顯 示：2×10背光型漢字型液晶顯示器

　　5、操 作：磁性4按鍵操作設參(也可通過RS485外接二次設參儀表或設參軟件操作)

　　6、其它功能：自動記憶前512日、前128個月、前10年正負凈累積流量及正負凈累積熱量

　　自動記憶前30次上、斷電時間和流量并可實現自動或手動補加。并可以通過MODBUS協議讀出

　　7、傳 感 器：外縛式、插入式、管段式

　　8、防護等級：IP68

　　9、主板尺寸：92×36mm

　　裝箱單(以配外縛M1傳感器為例)

1	測量主機	1臺	2	標準M1型傳感器	1付
3	傳感器夾具	1付	4	傳感器線纜	5米×2
5	冷壓端子	1套	6	RS485通訊線	5米
7	耦合劑	2盒	8	合格證	1份
9	說明書	1本	10	裝箱單	1份

　　可選配件

　　(1) 外縛式傳感器(標準L1型、標準M1型、標準S1型、高溫S1H型、高溫M1H型)

　　(2) 插入式傳感器(標準插入B型、水泥插入B型)

　　(3) 管段式傳感器(Л型管段式、標準管段式)

　　(4) 管箍(用于鑄鐵、玻璃鋼、PVC等不可以直接焊接被測管材的插入傳感器安裝)

　　(5) SEYV75-2型專用雙絞屏蔽電纜

　　(6) 電源及RS485四芯電纜

　　(7) 超聲波測厚儀(用于測量管道壁厚，減少人為誤差，提高測量精度)
