二：工作原理
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=K·B·V·D
式中：E-感應電勢;
K-與磁場分布及軸向長度有關的系數：
B-磁感應強度;
V-導電液體平均流速;
D-電極間距;(測量管內直徑)
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波等一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口，支持HART和MODBUS協議。
三：產品特點
1 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
2 測量管內無阻流部件、無壓損、直管段要求較低。對漿液測量有獨特的適應性。
3合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
4插入式電磁流量計在管道流量檢測中，安裝簡單，可不斷流，現場可帶壓開孔，具有安裝優勢與價格優勢。
5插入式電磁流量計流量的檢測只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求�？膳c任何標準二次儀表連接。
6量程可多段設置，自動切換。
四：傳感器
1管段式
管徑范圍：DN2～DN1200
流動方向：正，反，凈流量
量 程 比：150：1
電 導 率：≥5
s/c
測量介質：水，污水，導電率大于5
s/cm的液體，強酸強堿強腐蝕液體和泥漿礦漿紙漿等均勻的液固兩相懸浮液體。
精度等級：0.5級 1.0級
流速范圍：0.1m/s-15m/s
壓力等級：≤4.0 MPa (高壓可定制)
介質溫度：-30℃～+160℃
環境溫度：-25℃～+60
2插入式
管徑范圍：DN300～DN3000
材 質：傳感器材質，不銹鋼，電極材質，316L不銹鋼
適用管材：碳鋼，不銹鋼，鑄鐵，銅，PVC,鋁，水泥管道，玻璃鋼等管道。
電 導 率：≥5
s/cm
測量介質：水，污水，導電率大于5
s/cm的液體，強酸強堿強腐蝕液體和泥漿礦漿紙漿等均勻的液固兩相懸浮液體。
精度等級：0.5～10m/s ±1.5%Fs 0.1～0.5m/s ±2.0%Fs
0.1～10m/s ±2.5%Fs (Fs指40%～100%滿量程流量)
流速范圍：0.1m/s～10m/s
壓力等級：≤1.6 MPa
介質溫度：-20℃～+130℃
環境溫度：-20℃～+60℃
五：轉換器
與傳感器
配套精度：0.5級 1.0級
信號輸出：4-20Ma DC (負載電阻0-750Ω)脈沖/頻率控制電平
通訊輸出：RS232或RS485串行通訊，亦有防雷擊保護MODBUS協議，HART協議，Profibus-DP協議
供電電源：AC 220V允差15% DC 24V，紋波≤5%
防爆等級：Exd[ia]iaqⅡCT5
防護等級：TP65 特殊訂制可達IP68
環境溫度：-25℃～+60℃
相對濕度：5%～95%
功 率：小于20W
外 殼：壓鑄鋁

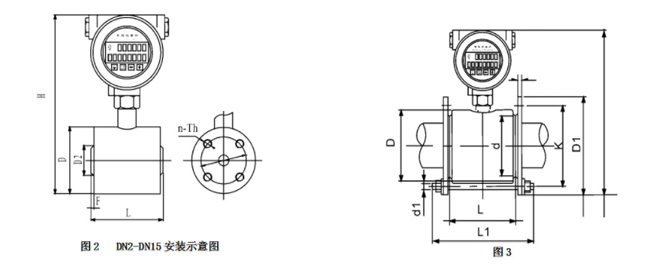

六：電磁流量計外形結構及安裝尺寸
1.法蘭連接式電磁流量計的結構尺寸和安裝尺寸
2.法蘭夾裝式電磁流量計的結構尺寸和安裝尺寸
附表1 襯里材料的性能及適用范圍

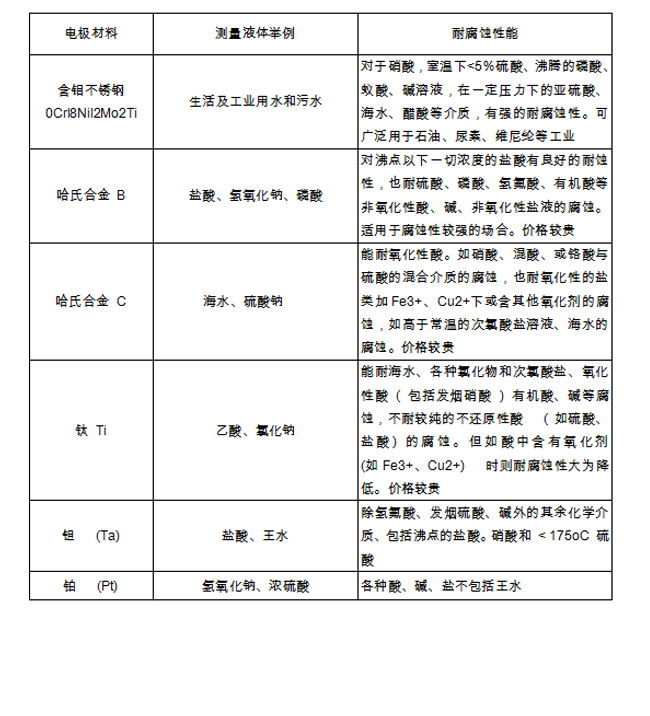

附表2 電極材料的性能及適用范圍
